La protección contra descargas atmosféricas, los sistemas de puesta a tierra, los empalmes equipo potenciales y la protección contra sobretensiones son todas disciplinas interdependientes en las que se especializa nuestro grupo de productos para la protección eléctrica de instalaciones.

Una protección fiable de personas y estructuras requiere un concepto sistemático y exhaustivo con el objeto de reducir al mínimo las amenazas de las corrientes transitorias y otras perturbaciones del sistema. Por ejemplo, ninguna terminal aérea puede atraer y desviar la energía de una descarga atmosférica sin contar con una conexión fiable a tierra. Del mismo modo, incluso el más caro dispositivo de protección contra sobretensiones no podrá ofrecer una protección óptima si no hay instalada una conexión eléctrica de baja impedancia a tierra. Por su parte, un sistema de puesta a tierra de baja impedancia puede suponer riesgos de daños físicos y materiales si no hay una conexión equipotencial. Estas disciplinas interdependientes pueden aplicarse debidamente sólo analizando la instalación íntegra, y no únicamente una parte de la misma o determinado equipo.

Dado que ninguna tecnología individual puede eliminar los efectos perjudiciales de las descargas atmosféricas o de las sobretensiones transitorias inducidas, KetPlus, ha desarrollado el Plan de Protección de Seis Puntos. El concepto sobre el que se basa este plan es un enfoque holístico y coordinado que abarca todos los aspectos de una efectiva protección eléctrica de las instalaciones.

Las seis disciplinas interdependientes que constituyen el plan de protección son:

1. Captar el rayo
2. Conducir esta energía a tierra
3. Disipar la energía en el sistema de tierra
4. Conectar todos los puntos de tierra
5. Proteger las líneas de alimentación de CA entrante
6. Proteger los circuitos de datos y telecomunicaciones de baja tensión
En KetPlus., ofrecemos innovadores y eficientes productos de empalme y puesta a tierra, avalados por una amplia experiencia de diseño y asistencia técnica.

Gracias a esta experiencia, KetPlus , es líder  en el diseño y construcción de sistemas de puesta a tierra de baja impedancia permanentes.
KetPlus., aplica un programa de control de calidad para garantizar que los procedimientos detallados necesarios para cada paso de la operación brinden a nuestros clientes el mejor sistema posible. Esta atención a los detalles abarca desde el diseño y la adquisición de materiales hasta la fabricación, la instalación y la comprobación.
Nuestra capacidad de I+D permite la mejora continua de los diseños con productos nuevos y perfeccionados que se anticipan a los rigurosos requisitos de las aplicaciones de un sector en continua evolución. La especialización en ingeniería la compartimos con todas las demás empresas de KetPlus, dispersas por el mundo, gracias a lo cual contamos con una amplia base de conocimientos global.
Confíe en KetPlus, para todas sus necesidades de protección eléctrica de instalaciones.

Diferentes tipos de Descarga

• Descarga eléctrica dentro de la misma nube

• Descarga eléctrica entre nubes

• Descarga eléctrica entre nube y tierra (estas son las que a nosotros nos preocupan)

Protección Contra Descargas

Elementos a Proteger

• Instalaciones

• Personas (vidas)

• Equipos

Idea de Área Protegida

• Las descargas atmosféricas “no pueden evitarse”

• Ningún sistema de protección puede garantizar en forma absoluta vidas, bienes ni estructuras

• Todos los sistemas de protección tratan de controlar la descarga buscando que se produzca sobre puntos definidos y garantizar su rápida disipación a tierra

• Área protegida es el volumen que encierra a todos los elementos que gracias a la instalación de un “captor” tienen una baja posibilidad de recibir una descarga

Estrategias de Protección de Edificios

Elementos de un sistema de protección tradicional :

• Captores aéreos determinan el punto de la descarga

• Cables y hasta la misma estructura (torre / edificio) conducen la descarga hasta un sistema de disipación

• Sistema de disipación : Conjunto de jabalinas, anillos y radiales que aseguran el pasaje de la corriente de la descarga hasta la tierra.

• Conductores de Descarga

• Por razones de seguridad se requieren dos (2) conductores como mínimo

• El recorrido del conductor hasta el sistema de descarga a tierra debe ser lo mas corto posible

• Deben evitarse las curvas en ángulos menores a 90 grados o radios de curvatura inferiores a 20 centímetros

• La inductancia es la característica predominante en los conductores de descarga

Protección de de las Persona

• La descarga eléctrica en su camino por los conductores de descarga y su posterior disipación en la tierra genera un gradiente de tension de magnitud considerable

• Una persona parada sobre la tierra puede sufrir un grave daño si se crea una diferencia de potencial perjudicial entre partes de su cuerpo

• Una persona parada cerca de un conductor de descarga puede sufrir una descarga lateral

Efectos Corriente Eléctrica

En Cuerpo Humano

• Umbral de Percepción: Mínima corriente que puede sentirse. Depende de factores fisiológicos y area de contacto. Típicamente se toma 0.5 mA

• Umbral de desprendimiento: Valor máximo de corriente que permite desprenderse del electrodo. Valor normal 10 mA

• Umbral de fibrilación ventricular: Depende de parámetros fisiológicos (anatomía, estado del corazón, camino, clases de corriente, etc)

Protección de las Personas

• Todos los caminos de circulación de las personas deben estar dentro del área protegida

• Uso de alfombras conductoras puestas a tierra reducen diferencias de potencial

• Asegurar separaciones seguras entre conductores de descarga y personas

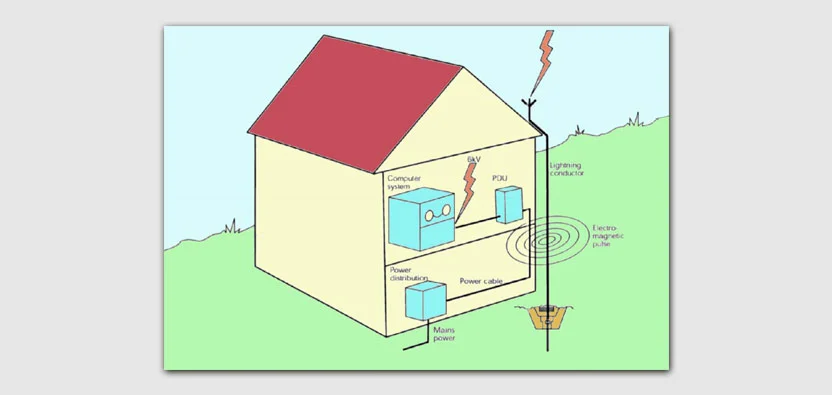

Protección de Equipos Descargas Atmosféricas y Transitorios Eléctricos

• Transitorio eléctrico

• Incremento momentáneo en la tensión normal de un sistema producido por una descarga atmosféricas

• Pueden originarse por acoplamiento resistivo, inductivo o capacitivo

• Aparecen en los cables de alimentación y de señal

• SPD (Surge Protection Device) no puede proteger al equipo ante una descarga directa

• SPD solo neutraliza el transitorio de tensión
